Linijinės, slankiosios pavaros

PALETTI aliuminio slankiosios pavaros yra naudojamos slankiojančioms sistemoms, pavyzdžiui, pertvaroms, langams, durims ar kitoms slankiojančioms konstrukcijoms montuoti. Aliuminio slankiosios sistemos yra plačiai naudojamos. Jos pasižymi tvirtumu, patvarumu, ilgaamžiškumu bei estetine išvaizda.

Konsultuokitės su mūsų profesionaliais specialistais ir išsirinkite nautega.lt

Linijinės, slankiosios pavaros PDF

Linijinių pavarų priedai PDF

Slankiosios linijinės sistemos 16 ir 25

Slankieji profiliai

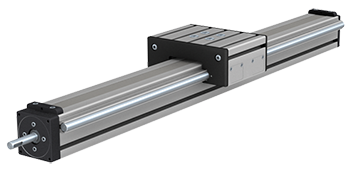

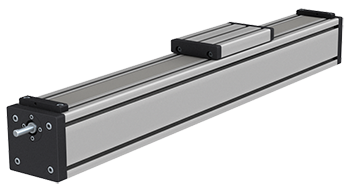

Paletti slankiųjų profilinių 16 ir 25 sistemas sudaro slankieji profiliai ir slankiojančios platformos (vežimėliai). Vežimėliai slankioja ant 16, 25 mm skersmens plieninių bėgių, kurie yra įpresuoti į slankiuosius profilius. Reikimas greitis, pagreitėjimas, apkrova pasiekiami naudojant atitinkamas pavaras, diržus, vežimėlio ilgius.

Slankiojančios platformos (vežimėliai)

Vežimėliai yra pagaminti iš profilio ir yra keleto standartinių dydžių. Specifiniai vežimėlių ilgiai, siekiantys iki 2300 mm, yra parenkami kiekvienam konkrečiam atvejui. Aukštoms apkrovoms vežimėliai yra gaminami su papildomais ritinėliais.

Skriemuliai su korpusais

Skriemuliai su korpusais yra gaminami dantytiems diržams AT10/22 ir AT10/50. Variklis yra prijungiamas per flanšą. Skriemulio skylė gali būti pasigaminama paties kliento, arba panaudojant plienines įvores pagal kliento reikalavimus.

Omega Drives

Slankiosios sitemos 16 su omega pavara

Omega“ pavara veikia su dantytais diržais AT10 / 22 ir AT10 / 50. Vežimėlis yra fiksuotoje padėtyje, o juda pats profilis. Dantytas diržas įtempiamas per išorinius dantyto diržo įtempėjus kiekviename profilio gale. „Omega“ pavaros paprastai naudojamos su integruotais vežimėliais.

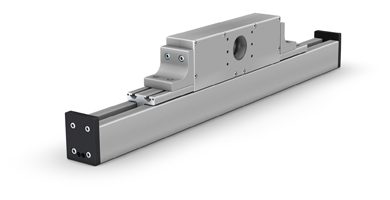

C-profilis su "Omega" pavara

„Omega“ pavara gaminama linijinės pavaros sistemai „Paletti C80 / 100“. Šiuo atveju pavaros vežimėlis yra fiksuotas, o juda pats profilis. Dėl šios priežasties pavaros variklis yra perkeltas nuo profilio galo prie nejudančio vežimėlio.

Sraigtinės linijinės pavaros

Trapecinė / rutulinė sraigtinė pavara

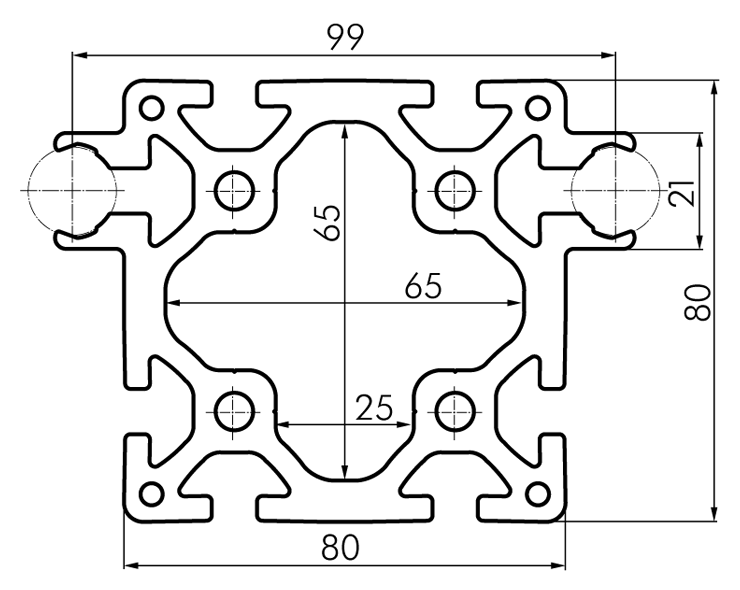

Linijinė pavaros sistema 16, naudojant atvirą bėgių profilį 80x80, turi trapecijos formos arba rutulinio sraigto pavaras. Varžtų skersmuo ir 20x20 arba 20x5 žingsniai yra standartiniai. Galima pagaminti specifinius velenus su sustiprintais guoliais pagal kliento poreikius.

Aktuatorius su vidinėmis kreipiančiosiomis 120x120

120x120 pavara valdoma naudojant vidinį 25 mm recirkuliuojantį plieninį rutulinį kreipiamąjį bėgį. Įrenginys varomas rutuliniu sraigtu ir jo nereikia prižiūrėti. Siekiant apsaugoti vidinį plieninį kreipiamąjį bėgį nuo teršalų, „Paletti“ į pavarą įmontuoja tekstilės dangtelio juostą.

Cirkuliuojančių rutuliukų slankiklis

„Paletti“ cirkuliuojančių rutulinių slankiklių sistemoje naudojamas aliuminio kreipiamasis bėgis ir recirkuliuojantis rutulinis vežimėlis, kuriame yra plastikiniai rutuliniai guoliai. Rutuliniai guoliai cirkuliuoja keturiais kreipiančiaisiais stadiono formos takeliais, kurių galus formuoja plastikiniai galiniai dangteliai.

Slankiklis su slydimo strypais

Ši „Paletti“ slankiklio slydimo kreipimo sistema naudoja aliuminio kreipiamąjį bėgį ir vežimėlį, kuriame yra keturi atviri apvalūs kanalai. Kiekviename kanale yra plastikiniai slydimo strypai. Strypus sulaiko plastikiniai galiniai dangteliai, pritvirtinti prie kiekvieno vežimėlio galo.
