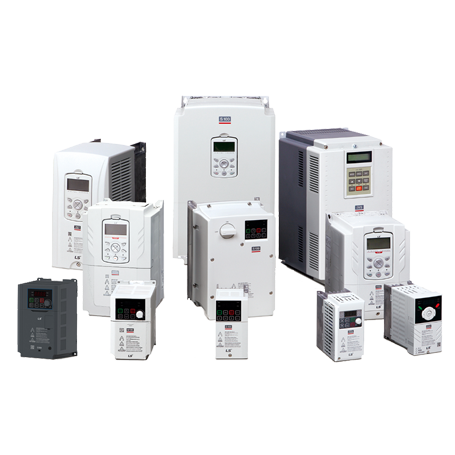

Dažnio keitikliai

1 fazės 230 V (0,1–2,2 kW)

Savybės

Integruotas EMC filtras (C2 klasė)

Integruotas DB blokas ≥1,5 kW

Greitasis meniu leidžia lengvai pasiekti dažniausiai naudojamus parametrus

Montuojamas ant DIN bėgio

Montavimas vienas šalia kito (2 mm tarp korpusų)

Integruotas potenciometras

Lengva prijungti periferinius įrenginius

RJ45 kabelis

Išmaniojo kopijavimo aparato jungtis su RJ45

Nuotolinės klaviatūros prijungimas su RJ45

PC prijungimas su Drive View7 SW valdymo ir stebėjimo sistema

Dažnio keitikliai M100 pdf

3 fazių 400 V (0,4–22 kW)

Savybės

Integruotas EMC filtras (C3 klasė)

Taikoma įvairiems apkrovų tipams (HD 150 % 1 min., ND 120 % 1 min.)

Integruotas potenciometras

Montavimas vienas šalia kito (2 mm tarp korpusų)

2 išėjimo relės

Greito parametrų nustatymo grupė

Įvairios ryšio parinktys („Modbus“, „Profibus-DP“, „CANopen“, 2 prievadų „EtherNet“/IP)

Lengva prijungti prie periferinių įrenginių (SMART Copier jungtis)

Dažnio keitiklių G100/G100C katalogas

Įtampa ir apsaugos lygis

1 fazės 230 V (0,4–2,2 kW)

3 fazių 400 V (0,4–75 kW)

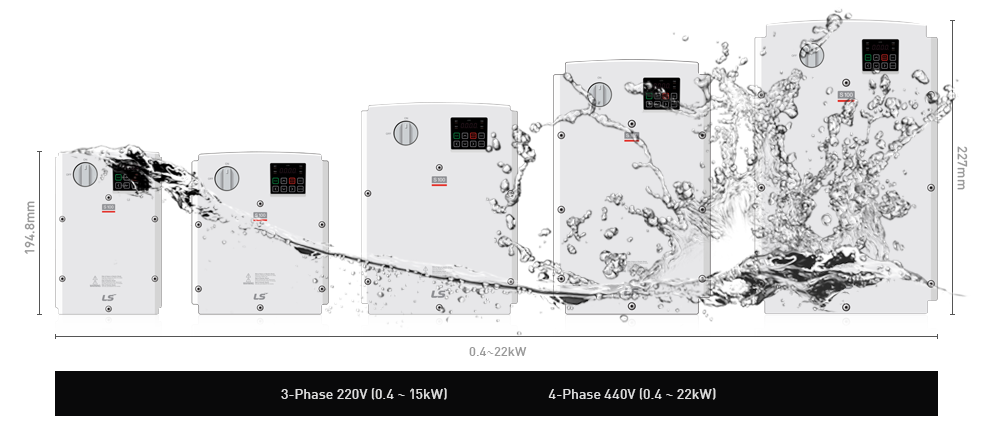

3 fazių 400 V (0,4 ~ 22 kW) IP66

Savybės

Pradinis 200 %/0,5 Hz sukimo momentas užtikrina tvirtą galią startuojant mažais sūkiais.

Pasirenkamas automatinio nustatymo būdas varikliui stovint ar jam besisukant.

Automatinio nustatymo būdas varikliui stovint yra galimas sistemose, kuriose negalima paleisti variklio, kol įrenginys nesuderintas.

Erdvę taupantis dizainas

Minimalus atstumas tarp dažnio keitiklių korpusų leidžia sumažinti valdymo skydo dydį.

Mažesnis dydis

Pagrindiniai komponentai yra optimaliai išdėstyti korpuso viduje. Tai leido keitiklio korpuso matmenis  sumažinti iki 60%, lyginant su pirmtaku iG5A.

Integruotas nuolatinės srovės reaktorius yra veiksmingas didinant galią ir mažinant harmoninius trikdžius

※ 3-fazės 400V 30~75kW

Integruotas EMC filtras atitinka elektrinio triukšmo mažinimo reglamentą.

Susiję standartai: sertifikuotas 2-asis aplinkos / C3 kategorijos (A klasė) CE standartas

※ C2 : 1 fazė 230 V 0,4–2,2 kW

※ C3 : 3 fazių 400 V 0,4 ~ 75 kW

Atitinka standartus UL, CE

Universalus panaudojimas - tinka sunkioms ir įprastinėms apkrovoms.

Perkrovos

※ Dirbant sunkiomis apkrovomis: 150% vardinės srovės, 60 sekundžių

※ Dirbant normaliomis apkrovomis: 120% vardinės srovės, 60 sekundžių

Palaikomi įvairūs duomenų tinklų variantai: Profibus, Ethernet IP, Modbus TCP, CANopen. Lengva įdiegti ir naudoti.

Integruotas saugaus sukimo momento išjungimas (STO)

Saugos įvesties funkcija atitinka EN ISO 13849-1 PLd ir EN 61508 SIL2 (En 60204-1, 0 sustabdymo kategorija).

Ši funkcija atitinka dabartinius saugos standartus.

Paprastas aušinimo ventiliatoriaus pakeitimas

Išmanusis kopijuoklis

1. Išmanusis kopijavimo aparatas leidžia vartotojams atsisiųsti ir įkelti parametrus iš/į S100 be kintamosios srovės naudojimo.

2. Pritaikytą pagrindinę programinę įrangą galima atsisiųsti į S100 naudojant Smart Copier įrenginį.

3. Į S100 galima atsisiųsti pagrindinio valdymo ir įvesties/išvesties programinę-aparatinę įrangą, išsaugotą „Smart copier“ įrenginyje.

Universali klaviatūra

RS485 prijungto įrenginio parametrams nustatyti galima naudoti vieną LCD klaviatūrą

LCD klaviatūra (tokia pat kaip iS7 modelyje) naudojama norint lengvai nustatyti parametrus. Parametrus galima nukopijuoti į kitus dažnio keitiklius.

NAUJIENA! Pavaros kėlimo įrenginiams

L100 serija siūlo geriausius savo klasėje sprendimus kėlimo sistemoms

3 fazių 400 V (5,5–22 kW)

Savybės

2 kartus mažesnis, palyginti su kitais įmonės gaminiais.

L100 serija, optimizuota krovinių kėlimui, liftams ir kt. kėlimo sistemoms.

Aukščiausios kokybės didelio našumo vektorinis valdymas

Galimas įvairioms apkrovos sąlygoms (tiek IM, tiek PM valdymas)

Sklandus ir tikslus valdymas naudojant optimizuotą valdymo algoritmą (įtampos / greičio / stabdymo perkrovų valdymas)

Integruotas EMC filtras kategorija C2 (B klasė) CE sertifikatas

Įvairios funkcijos, palengvinančios montavimo, paleidimo ir priežiūros darbus

Šviesos diodas būsenos stebėjimui

Integruota dinaminė stabdžių grandinė

DriveView9 palaikymas

Integruotas ryšys: CAN2.0B, RS-232C

Nuolatinės srovės reaktoriaus jungtis

Lengvas aušinimo ventiliatoriaus pakeitimas

Dažnio ketiklių L100 katalogas
